UM1431
量产
量产数据表
主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
Part Number
UM1431
Description
30V输入、100mA 电流限制、微功率线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
100
Vin(Min) (V)
3.6
Vin(Max) (V)
30
Vout (Min) (V)
2
Vout (Max) (V)
6
Fixed output options (V)
2.0 to 6.0 with 0.1 Interval
Iq (uA)
5.8
Vdropout (mV)
250
PSRR@1kHz (dB)
45
Enable Control
No
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-3, SOT23-5, SOT89-3
产品简介
UM1431是采用CMOS技术实现的高输入电压、低静态电流稳压器。该器件可承受高达30V的输入电压，并具备100mA输出电流限制功能。输出电压可在 2.0V 至 6.0V 范围内以步进 100mV进行选择。内置的100mA输出限流功能可为稳压器提供故障保护。CMOS技术可确保低压降和低静态电流。
UM1431采用SOT23-3、SOT23-5和SOT89-3封装
产品特性
- 输入电压范围：3.6V至30V
- 100mA 输出电流限制
- ±3%电压精度（在30mA时）
- 低压差电压：250mV(典型值，在30mA时)
- 低静态电流：5.8μA（典型值，在VIN为30V时）
- 固定输出电压范围为2.0V至6.0V（步径 100mV）
- 输出电流限制
- 采用扁平SOT23-3、SOT23-5和SOT89-3封装
应用场景
- 通信设备
- 音频/视频设备
- 工业控制
- 信息娱乐系统

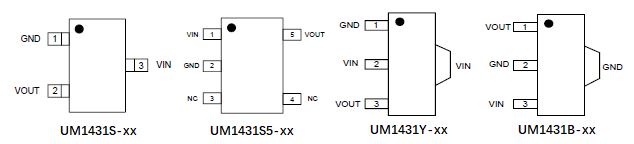

引脚配置
订购信息
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1431S-xx | SOT23-3 | 4XX | 3000pcs/7Inch Tape & Reel |
| UM1431S5-xx | SOT23-5 | 4XX | 3000pcs/7Inch Tape & Reel |
| UM1431Y-xx | SOT89-3 | 4XX | 1000pcs/7Inch Tape & Reel |
| UM1431B-xx | SOT89-3 | 4XX | 1000pcs/7Inch Tape & Reel |
