Part Number
UM1351
Description
具有内部开关管的35V 0.4A、LED驱动器
Status
量产
Topology
Buck, Current mode
Dimming Mode
Analog, PWM
Vin(Min) (V)
6
Vin(Max) (V)
35
Iout(Max) (A)
0.7
Iq(typ) (mA)
0.43
Max Efficiency(%)
98
Channnels
1
Features
Enable/Shutdown, Soft-start, Thermal Shutdown, Open Circuit LED Protection
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-5, SOT89-5
UM1351是一款内置功率开关的PWM降压型转换器，专为高效驱动单个或多个串联LED设计，适用于输入电压高于LED电压的场景，最多可驱动8个串联LED。该器件输入电压范围为6V至35V，采用带有高压侧电流采样电阻的滞回式控制调节恒流输出电流，最高可达700mA。该器件非常适合宽输入范围的应用。高压侧电流采样和集成电流采样电路最大限度地减少了外部元件的数量，同时保证精确的输出电流。该器件可根据电源电压和外部元件的不同，提供高达24 W的输出功率。
通过向VSET引脚施加外部控制信号，可将输出电流调整到低于设定值。VSET引脚输入可以是直流电压或PWM波形，特定的PWM波形输入可实现宽亮度范围的LED调光。其滞回式控制可确保出色的输入电源抑制以及负载瞬变和PWM调光时的快速响应。
当VSET引脚的电压小于或等于0.2V时，功率开关关断，UM1351进入极低工作电流的待机状态。
UM1351采用SOT89-5和SOT23-5封装，专用于工业照明和普通照明。
- 具有高压侧电流采样功能的滞回式控制装置
- 集成35V 0.5Ω NDMOS
- 效率高达98%
- 宽输入电压范围：6V至35V
- ±5% LED电流精度
- LED恒定电流可调
- 采用模拟信号或PWM信号进行PWM调光
- LED电路过温、开路保护
- 开关频率高达1MHz
- 无铅SOT89-5和SOT23-5封装
- 低压LED灯代替卤素灯
- 低压工业照明
- LED背光照明
- LED信号灯
- 用作DC/DC或AC/DC模式的LED驱动器
- 通用、恒定电流源

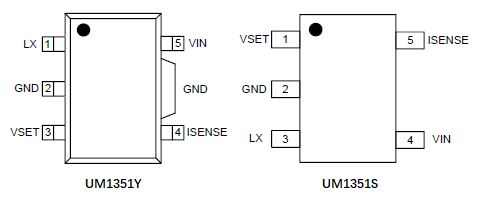

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1351Y | SOT89-5 | UM1351Y | 1000pcs/7Inch Tape & Reel |
| UM1351S | SOT23-5 | 5FA | 3000pcs/7Inch Tape & Reel |
