预发布
Part Number
UMISO1052
Description
隔离式CAN收发器
Status
预发布
VCCA Voltage Range (V)
3.0 to 5.5
VCCB Voltage Range (V)
4.5 to 5.5
Max Data Rate(Mbps)
1
VIO Range (V)
-
Bus Fault Voltage(V)
-40 to 40
Isolation Voltage (Vrms)
3750 (DUB8), 5000 (WSOP8, WSOP16)
Surge Voltage Capability (Vrms)
5000 (DUB8), 8000 (WSOP8, WSOP16)
CMTI (kV/μs)
200
Operating Temperature Range(℃)
-40 to 125
Package
DUB8, WSOP8, WSOP16
UMISO1052系列均为符合ISO11898-2标准的隔离型CAN收发器。该系列器件通过二氧化硅（SiO2）绝缘隔离层将逻辑输入与输出缓冲器进行电气隔离，UMISO1052宽体封装的隔离耐压高达5000 VRMS，UMISO1050 DUB8封装的隔离耐压高达3750 VRMS，兼具高电磁抗扰性与低辐射特性。
UMISO1052系列支持高达1Mbps的通信速率。该器件专为严苛工业环境设计，具备串线、过压和接地损耗保护（-40 V至40 V）功能，共模电压范围为-15V to 15V。UMISO1052系列具备热关断保护及驱动器显性超时功能。
UMISO1052系列可提供DUB8封装，宽体WSOP8封装及宽体WSOP16封装，其工作环境温度范围为-40°C to 125°C。
- 符合ISO11898-2 标准
- I/O 电压范围支持3.3V和5V微处理器
- 数据速率:高达5Mbps
- 低环路延迟: <185ns
- 集成保护提升系统鲁棒性
-- 高达 5000 VRMS隔离电压（宽体封装），高达3750 VRMS 隔离电压（DUB封装）
-- CMTI：±200 kV/μs（典型值）
-- 长使用寿命: >40 年
-- 驱动器 (TXD) 显性超时
-- 总线故障保护：-40V至+40V
-- 过流和过温保护
- 工作环境温度范围：-40°C to 125°C
- 采用DUB8、WSOP8和WSOP16封装
- 符合安全规范
-- DIN EN IEC 60747-17 (VDE 0884-17)
-- UL1577
-- IEC 61010‐1和GB 4943.1‐2022
- 工厂自动化
- HVAC自动化
- 光伏逆变器
- 医疗
- 电机控制
- 电信

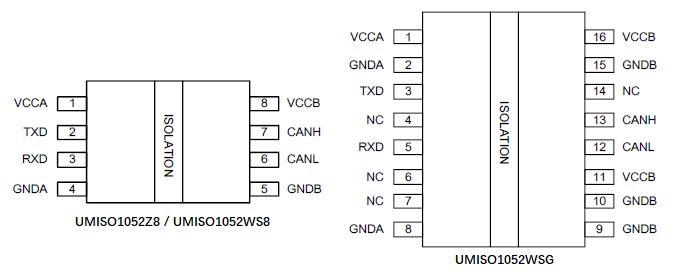

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UMISO1052Z8 | DUB8 | UMISO1052 | TBD |
| UMISO1052WS8 | WSOP8 | ISO1052 | 1000pcs/13Inch Tape & Reel |
| UMISO1052WSG | WSOP16 | UMISO1052 | 1500pcs/13Inch Tape & Reel |
