量产
Part Number
UM3510
Description
1A、2.25MHz、同步降压DC-DC转换器
Status
量产
Topology
Sync Buck
Iout(Max) (A)
1
Vin(Min) (V)
2.5
Vin(Max) (V)
6
Vout (Min) (V)
0.6
Vout (Max) (V)
6
Control mode
PWM / PFM
Switching Frequency (MHz)
2.25
Max Efficiency(%)
95
Features
Low Quiescent Current, Mode Selection, Thermal Fault Protection
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-6, DFN6 2.0x2.0
UM3510是高效的脉宽调制（PWM）同步降压DC-DC转换器，输入电压范围为2.5V至6.0V，可为单块锂离子电池提供高达1000mA的输出电流。UM3510在2.25MHz固定开关频率下运行，进入省电模式后可在轻负载条件下保持高效率。
对于低噪声应用，UM3510可通过将MODE引脚的电平拉高来强制芯片进入固定频率脉宽调制(PWM)模式。
当EN引脚拉低时，UM3510进入关断模式，工作电流降至1μA以下。该器件还具备2%精度的低内部基准电压、过温保护和过流保护等其他特性。
- 效率高达95%
- 恒定开关频率：2.25MHz
- 输出电流：1000mA
- 集成主开关和同步整流器，无需肖特基二极管
- 输入电压范围：2.5V至6.0V
- 低静态电流：56µA
- 过温保护
- 关断电流：<1µA
- 蜂窝电话和智能手机
- 微处理器和DSP核心电源
- 无线和DSL调制解调器
- PDA、GPS
- WLAN
- 便携式仪器

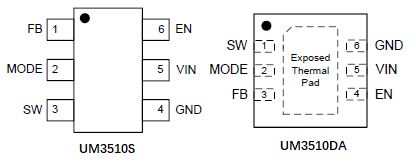

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3510S | SOT23-6 | UCB | 3000pcs/7Inch Tape & Reel |
| UM3510DA | DFN6 2.0×2.0 | AAH | 3000pcs/7Inch Tape & Reel |
