量产
Part Number
UM4684
Description
0.5Ω、低压、双路单刀双掷（SPDT）模拟开关
Status
量产
Channels
2
Architecture
SPDT
Signal Type
Single
VCC(Min)(V)
1.8
VCC(Max)(V)
5.5
Bandwidth@-3dB (MHz)
20
RON(typ) (Ω)
0.5
CON(typ) (pF)
406
Typical Application
-
Operating Temperature Range(℃)
-40 to 85
Package
MSOP10, CSP10 2.0x1.5
UM4684是一款导通电阻小于1Ω (2.7V电源时为0.5Ω)，双通道单刀双掷模拟开关，专为低电压应用设计。
UM4684在整个电压范围内保证导通电阻匹配（2.7V电源时小于0.05Ω）和平坦度（2.7V电源时小于0.2Ω）。此外，逻辑管脚的低电压阈值使UM4684成为连接低压DSP控制信号的理想接口。
UM4684在保证先断后合的功能下，具有快速的开关速度。在开关打开的情况下，所有开关在两个方向上的开关速率相同。关断隔离度和串扰在100kHz时为-69dB。
UM4684采用高密度低压CMOS工艺制造，还具有2000V ESD保护功能。
作为社区和环境的忠实合作伙伴，Union在生产该产品时采用了无铅器件终端。
- 采用CSP10 & MSOP10封装
- ESD保护>2000V
- +1.8V至+5.5V单电源运行
- NC开关RON: 0.5Ω (+2.7V电源)
- NO开关RON: 0.6Ω (+2.7V电源)
- 通道间RON匹配: 最大0.05Ω (+2.7V电源)
- 信号范围内RON平坦度:最大0.2Ω (+2.7V电源)
- 兼容1.8V逻辑电平
- 低串扰：-69dB (100kHz)
- 高隔离度：-69dB (100kHz)
- 手机
- 扬声器耳机切换
- 音频和视频信号路由
- PCMCIA 卡
- 电池供电系统
- 继电器切换
- 电源路由
- 通信电路

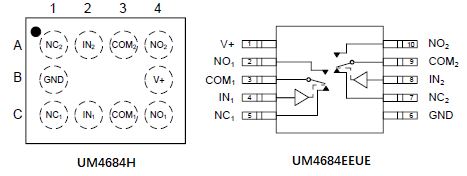

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM4684H | CSP10 2.0×1.5 | A | 3000pcs/7Inch Tape & Reel |
| UM4684EEUE | MSOP10 | UM4684EEUE | 4000pcs/13Inch Tape & Reel |
