Part Number
UESD55B
Description
4通道ESD保护二极管阵列
Status
量产
SubFamily
General Purpose Protection
Bi-/Uni-directional
Uni-directional
Numbers of channels
4
IEC 61000-4-2 contact (kV)
±8
IEC 61000-4-2 air (kV)
±15
VRWM(Max) (V)
5
VBR(Min) (V)
6
Clamping Voltage (V),IPP=5A, tP=8/20μs
9.1
Peak pulse power (8/20 μs) (W)
140
CJ(Max) (pF) at VR=0V, f=1MHz, IO to GND
50
Package
SC89-6/SOT563/SOT666

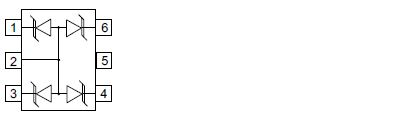

UESD55B TVS二极管阵列设计用于保护敏感元器件免于ESD损坏或闩锁，适用于电路板空间有限的应用场合。该器件是单向设备，可用于保护信号极性高于地的线路。UESD55B最多可保护四条线路。
TVS二极管是一种固态器件，具有大截面积结，可传导高瞬态电流，特别适用于瞬态抑制。具有适用于板级保护的理想电气特性，例如快速响应时间、低工作电压、低钳位电压和无器件劣化。
UESD55B可满足IEC 61000-4-2标准的第4级抗扰度要求。其小型封装使其非常适合用于手机、PDA、笔记本电脑和数码相机等便携式电子产品。
- 数据线和电源线瞬态保护，符合IEC 61000-4-2标准：±15kV（空气间隙放电），±8kV（接触放电）
- 反向工作电压：5V
- 低漏电流
- 低钳位电压
- 采用固态硅雪崩技术
- 手机听筒和配件
- 无线电话
- PDA
- 笔记本电脑、台式机和服务器
- 便携式设备
- 数码相机
- 外围设备
- MP3 播放器
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UESD55B | SC89-6/SOT563/SOT666 | UF5 | 3000pcs/7Inch Tape & Reel |
