量产
Part Number
UM706
Status
量产
Watchdog
Yes
Output driver type/Reset outpt
Push-pull, Active-low
Manual Reset Input
Yes
PFI Option
Yes
Typical Threshold Voltage (V)
2.32, 2.63, 2.93, 3.08, 4.38, 4.63
VCC Range (V)
1 to 5.5
Iq(typ) (mA)
0.08
Time delay (ms)
200
Features
Manual Reset Input, Watchdog, PFI option
Operating Temperature Range (℃)
-40 to 85
Package
SOP8, MSOP8
UM706是专为数字系统电源监控设计的成本效益型电源监控电路。
UM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。即使VCC低至1V，复位输出仍然可以工作。该器件可提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未触发，该电路会被激活。此外还集成一个1.25V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。还包括一个带防抖功能的低电平有效手动重置输入。

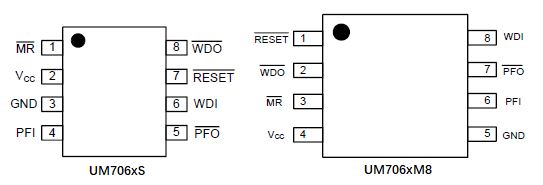

UM706xS采用小型SOP8封装。UM706xM8采用MSOP8封装。
- 电源电压范围：1V至5.5V
- VCC=1.0V时可确保正确逻辑输出
- 精密电压监控：2.32V、2.63V、2.93V、3.08V、4.38V、4.63V
- 复位脉冲宽度：200ms
- 1.6秒超时的独立看门狗定时器
- 低电平有效复位输出
- 电压监控器，监控有无电源故障或低电池电量报警
- 工作温度范围：-40°C至+85°C
- 供电电流：80μA(典型值)
- 使用DSP、微控制器或微处理器的应用
- 可编程控制器
- 计算机
- 嵌入式系统
- 工业设备
- 智能仪表
- 无线通信系统
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM706xS | SOP8 | UM706xS | 3000pcs/13Inch Tape & Reel |
| UM706xM8 | MSOP8 | 706x | 4000pcs/13Inch Tape & Reel |
