量产
Part Number
UM803
Status
量产
Watchdog
No
Output driver type/Reset outpt
Open-drain, Active-low
Manual Reset Input
No
PFI Option
No
Typical Threshold Voltage (V)
2.32, 2.63, 2.93, 3.08, 4, 4.38, 4.63
VCC Range (V)
1 to 5.5
Iq(typ) (mA)
0.002
Time delay (ms)
240
Features
3-Pin Microprocessor Reset Circuits
Operating Temperature Range (℃)
-40 to 85
Package
SOT323, SOT23-3
UM803是一款用于监控微处理器（μP）和数字系统电源的监控电路。当该器件与 +5V、+3.3V、+3.0V 或 +2.5V 供电电路配合使用时，无需外部元件，也不用进行调整，可实现非常可靠的低成本电路。
UM803仅执行单一功能。每当VCC电源电压下降至预设阈值以下时，该器件将会输出复位信号，并在VCC上升到复位阈值以上后，将该信号保持输出状态至少140ms。适用于多种电源电压的重置阈值可供选择。
UM803有一个开漏输出。UM803的开漏低电平有效复位输出/RESET需要一个上拉电阻，该电阻可连接到高于 VCC 的电压。UM803有一个低电平有效复位输出，复位比较器旨在忽略VCC的快速瞬变，并确保在VCC低至1V时，输出能够处于正确逻辑状态。
低供电电流使UM803非常适合用于便携式设备。UM803采用3引脚SOT323和SOT23封装。
- 无需外部元件
- 电源瞬变抗扰度
- 确保VCC=1V时的正确逻辑输出
- 可对+2.5V、+3V、+3.3V和+5V电源进行精确电压监控
- 工作温度范围内稳定可靠
- 供电电流：2μA
- 最小上电复位脉冲宽度：140ms
- 提供单一输出配置：低电平有效的开漏复位输出/RESET

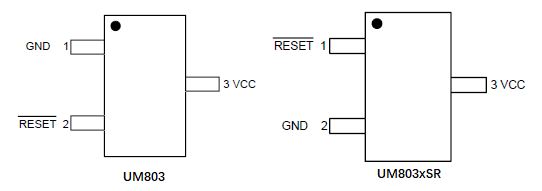

- 3引脚SOT323和SOT23封装
- 工作温度范围：-40°C至+85°C
- 计算机
- 控制器
- 便携式电池电源供电设备
- 智能仪表
- 精确的μP和μC电源监控
- 汽车
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM803xP | SOT323 | VXX | 3000pcs/7Inch Tape & Reel |
| UM803xS | SOT23-3 | 03X | 3000pcs/7Inch Tape & Reel |
| UM803xSR | SOT23-3 | 3XX | 3000pcs/7Inch Tape & Reel |
