UM1460
量产
量产数据表
主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
Part Number
UM1460
Description
250mA、低功耗、宽输入电压、具有使能功能的线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
250
Vin(Min) (V)
3.5
Vin(Max) (V)
16
Vout (Min) (V)
2.5
Vout (Max) (V)
5
Fixed output options (V)
2.5 to 5.0 with 0.1 Interval
Iq (uA)
2
Vdropout (mV)
300
PSRR@1kHz (dB)
40 (f=100Hz)
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-5, SOT89-5
产品简介
UM1460是正电压输出、高精度、低功耗的电压稳压器。该器件的最大输入电压是16V，输出电压范围在2.5V至5V内，电压步长为100mV，可以根据需求更改。
UM1460系列极低功耗可以极大延长电池寿命（IQ=2μA）。
UM1460采用SOT23-5和SOT89-5封装。
产品特性
- 最大输入电压：16V
- 低静态电流：2μA(典型值)
- 最大输出电流：250mA
- 低压差：
-- 210mV（VOUT=3.3V，100mA时）
-- 420mV（VOUT=3.3V，200mA时）
- 低温度系数：±150ppm/°C
- 输出电流限制：330mA（VOUT=3.3V时）
应用场景
- 电池供电设备
- MP3、PDA、DSC、鼠标、PS2 游戏机的电源管理
- 基准电压源
- 手持设备

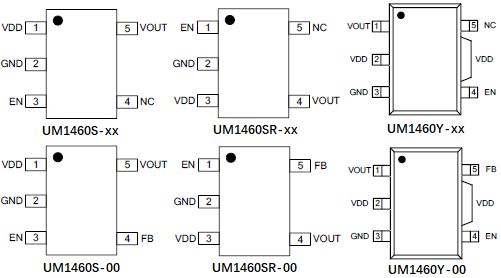

引脚配置
订购信息
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1460S-xx | SOT23-5 | 6XX | 3000pcs/7Inch Tape & Reel |
| UM1460S-00 | SOT23-5 | 6GN | 3000pcs/7Inch Tape & Reel |
| UM1460SR-xx | SOT23-5 | 6XX | 3000pcs/7Inch Tape & Reel |
| UM1460SR-00 | SOT23-5 | 6JK | 3000pcs/7Inch Tape & Reel |
| UM1460Y-xx | SOT89-5 | 1460Yxx | 1000pcs/7Inch Tape & Reel |
| UM1460Y-00 | SOT89-5 | 1460Y00 | 1000pcs/7Inch Tape & Reel |
