UM142xx
量产
量产数据表
主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
Part Number
UM142xx
Description
300mA、宽输入电压、低功耗LDO
Status
量产
Output Options
Fixed
Iout(Max) (mA)
300
Vin(Min) (V)
3.5
Vin(Max) (V)
12
Vout (Min) (V)
2.5
Vout (Max) (V)
5
Fixed output options (V)
2.0 to 5.0 with 0.1 Interval
Iq (uA)
0.008
Vdropout (mV)
270
PSRR@1kHz (dB)
60
Enable Control
No
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-3, SOT89-5
产品简介
UM142xx系列是正压输出、高精度、高电源纹波抑制比（PSRR）、低功耗的线性稳压器。它的输出电压范围为2.5V至5V，电压步径为100mV，可以根据需求定制。
UM142xx系列具有出色的负载和线性瞬态响应以及良好的温度特性，可确保芯片和电源系统的稳定性。
产品特性
- 低静态电流：8μA（5V）
- 高电源抑制比：60dB（10kHz）
- 低输出噪声：44μVRMS
- 低压差：270mV（150mA负载）
- 低温度系数：±100ppm/°C
- 出色的电压调节能力：0.05%/V
应用场景
- 基准电压源
- 电池供电设备
- 手持设备
- 无线局域网
- GPS接收器

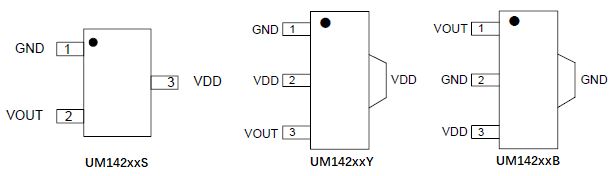

引脚配置
订购信息
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM142xxS | SOT23-3 | 5XX | 3000pcs/7Inch Tape & Reel |
| UM142xxY | SOT89-3 | UXX | 1000pcs/7Inch Tape & Reel |
| UM142xxB | SOT89-3 | 4XX | 1000pcs/7Inch Tape & Reel |
