UM1560
量产

主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
  • Part Number

    UM1560

  • Description

    8V输入、低静态电流、具有使能功能的线性稳压器

  • Status

    量产

  • Output Options

    Fixed

  • Iout(Max) (mA)

    300

  • Vin(Min) (V)

    1.8

  • Vin(Max) (V)

    8

  • Vout (Min) (V)

    1.2

  • Vout (Max) (V)

    5

  • Fixed output options (V)

    1.2 to 5.0 with 0.1 Interval

  • Iq (uA)

    2.5

  • Vdropout (mV)

    250

  • PSRR@1kHz (dB)

    42

  • Enable Control

    Yes

  • Auto-Discharge

    No

  • Operating Temperature Range (℃)

    -40 to 85

  • Package

    SOT23-5, SOT343, DFN4 1.0x1.0, DFN6 2.0x2.0

  • 产品简介

    UM1560是采用CMOS技术实现的高输入电压、低静态电流稳压器。这些器件可提供300mA输出电流,允许高达8V的输入电压,还可提供1.2V至5.0V的多个固定输出电压。此外,CMOS技术可确保低压降和低静态电流。

    UM1560采用 SOT23-5、SOT343、DFN6 2.0×2.0和DFN4 1.0×1.0 封装。

    产品特性

    - 输入电压范围:1.8V至8V

    - 300mA输出电流

    - 低压差:250mV(典型值,200mA时)

    - 低静态电流:2.5µA(典型值,VIN=8V时)

    - 低输出噪声:115µVRMS(10Hz 至 100kHz)

    - 固定输出电压:1.2V至5.0V,步径0.1V

    - 关断控制

    - 输出电流限制

    - 扁平SOT23-5、SOT343、DFN6 2.0×2.0和DFN4 1.0×1.0封装

    应用场景

    - 通信设备

    - 音频/视频设备

    - 便携式游戏机

    - 便携式视听设备

    - 电池供电设备

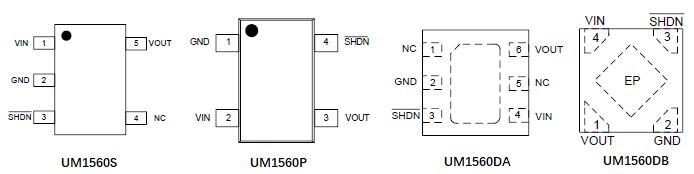

    引脚配置
    订购信息
    器件型号封装类型丝印编码发货数量
    UM1560S-xxSOT23-56XX3000pcs/7Inch Tape & Reel
    UM1560P-xxSOT343UXX3000pcs/7Inch Tape & Reel
    UM1560DA-xxDFN6 2.0×2.0AXX3000pcs/7Inch Tape & Reel
    UM1560DB-xxDFN4 1.0×1.0XX10000pcs/7Inch Tape & Reel
