Part Number
UM1550
Description
8V输入、低静态电流线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
300
Vin(Min) (V)
1.8
Vin(Max) (V)
8
Vout (Min) (V)
1.2
Vout (Max) (V)
5
Fixed output options (V)
1.2 to 5.0 with 0.1 Interval
Iq (uA)
2.5
Vdropout (mV)
250
PSRR@1kHz (dB)
42
Enable Control
No
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-3, SOT89-3, DFN4 1.0x1.0, DFN6 2.0x2.0
UM1550是采用CMOS技术实现的高输入电压、低静态电流稳压器。这些器件可提供300mA输出电流，允许高达8V的输入电压，还可提供1.2V至5.0V的多个固定输出电压。此外，CMOS技术可确保低压降和低静态电流。
UM1550采用SOT23-3、SOT89-3、DFN6 2.0×2.0和DFN4 1.0×1.0封装。
- 输入电压范围：1.8V至8V
- 300mA输出电流
- 低压差：250mV（典型值，200mA时）
- 低静态电流：2.5µA（典型值，VIN=8V时）
- 低输出噪声：115µVRMS（10Hz 至 100kHz）
- 固定输出电压：1.2V至5.0V，步径0.1V
- 输出电流限制
- 扁平 SOT23-3、SOT89-3、DFN6 2.0×2.0和DFN4 1.0×1.0封装
- 通信设备
- 音频/视频设备
- 便携式游戏机
- 便携式视听设备
- 电池供电设备

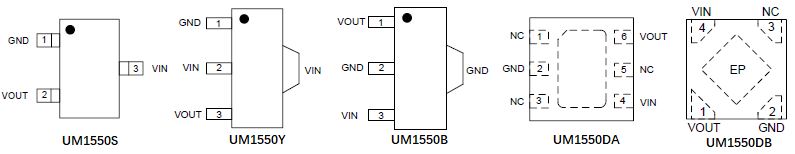

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1550S-xx | SOT23-3 | 5XX | 3000pcs/7Inch Tape & Reel |
| UM1550Y-xx | SOT89-3 | CXX | 1000pcs/7Inch Tape & Reel |
| UM1550B-xx | SOT89-3 | CXX | 1000pcs/7Inch Tape & Reel |
| UM1550DA-xx | DFN6 2.0×2.0 | AXX | 3000pcs/7Inch Tape & Reel |
| UM1550DB-xx | DFN4 1.0×1.0 | XX | 10000pcs/7Inch Tape & Reel |
