Part Number
UM3730
Description
150mA、微功率、具有使能功能的低压差线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
150
Vin(Min) (V)
2.5
Vin(Max) (V)
5.5
Vout (Min) (V)
1
Vout (Max) (V)
3.3
Fixed output options (V)
1.0 to 3.3 with 0.1 Interval
Iq (uA)
29
Vdropout (mV)
155
PSRR@1kHz (dB)
45
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT353, DFN4 1.0x1.0
UM3730 系列是专为低功耗、便携式应用设计的低压差线性稳压器。其典型输出噪声仅为 220μVRMS，并且在负载电流为 150mA 时，典型压降为 155mV。UM3730 空载时电流仅为 29μA，是采用电池供电应用的理想之选。在使能引脚为低电平时，UM3730会激活自动放电功能。
UM3730还具有 2% 的输出电压精度、出色的瞬态响应、在使用1μF的超低ESR陶瓷电容器时具有较好的稳定性、过温保护和输出电流限制等特性。
- 输入电压范围：2.5V 至 5.5V
- 保证150mA输出电流
- 150mA输出电流时具有±2%电压精度
- 低压差电压：在负载为150mA输出电流时典型值为155mV
- 低静态电流：29μA（典型值）
- 低噪声：220μVRMS (10Hz至100kHz)
- 固定输出电压范围：1.0V 至 3.3V（步径为 0.1V）
- 输出电流限制
- 过温保护

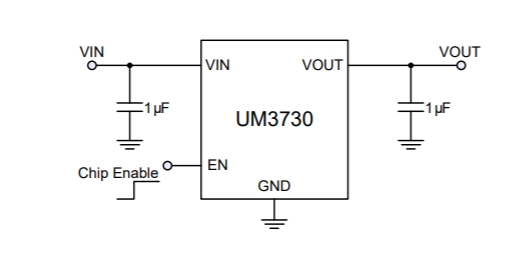

- 使用1μF输出电容，具有良好的稳定性
- 采用扁平 DFN4 1.0×1.0 和 SOT353 封装
- 数码相机
- PDA 和笔记本电脑
- 便携式仪器和电池供电系统
- 手机

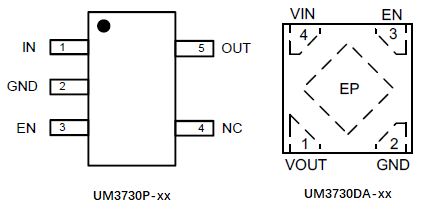

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3730DA-xx | DFN4 1.0×1.0 | XX | 10000pcs/7Inch Tape & Reel |
| UM3730P-xx | SOT353 | UXX | 3000pcs/7Inch Tape & Reel |
