Part Number
UM1750
Description
350mA、微功率、具有使能功能的超低压差（VLDO）线性稳压器
Status
量产
Output Options
Fixed / Adjustable
Iout(Max) (mA)
350
Vin(Min) (V)
2.5
Vin(Max) (V)
6
Vout (Min) (V)
1
Vout (Max) (V)
5
Fixed output options (V)
1.0 to 4.0 with 0.1 Interval
Iq (uA)
90
Vdropout (mV)
110
PSRR@1kHz (dB)
55
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-5, SOT89-5, DFN6 2.0x2.0
UM1750系列是超低压差线性稳压器，其专为低功率及便携式应用而设计。典型输出噪声仅为195μVRMS，典型压差在150mA的最大负载电流条件下仅为110mV。内部P沟道MOSFET传输晶体管无需基极电流驱动，最大负载电流为350mA时，芯片的正常工作电流仅为190μA。通过关断控制引脚，UM1750在关断模式下的电流消耗小于1μA。
其他特点包括高输出电压准确度、卓越的瞬态响应、欠压锁定、使用低至1µF的超低ESR陶瓷电容的输出稳定性、短路和过温保护以及输出电流限制。
- 极低压差：在150mA时，最大值为150mV
- 最大输入电压：6.0V
- VOUT>1.5V时，电压准确度为±2%；VOUT≤1.5V时，电压准确度为±30mV
- 快速瞬态响应
- 欠压锁定
- UM1750S/Y/DA-xx的固定输出电压范围为1.0V至4.0V，电压步径为0.1V
- UM1750S/Y/DA-00的可调输出电压范围为1.0V至5.0V
- 输出电流限制
- 使用1μF输出电容，具有良好的稳定性
- 过温保护和短路保护
- 采用扁平SOT23-5、SOT89-5和DFN6 2.0×2.0封装
- 蓝牙/802.11 板卡
- PDA 和笔记本电脑
- 便携式仪器和电池供电系统
- 蜂窝电话

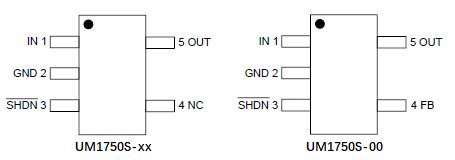

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1750S-00 | SOT23-5 | 5CT | 3000pcs/7Inch Tape & Reel |
| UM1750S-xx | SOT23-5 | 5XX | 3000pcs/7Inch Tape & Reel |

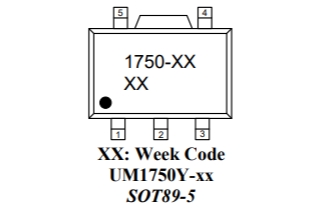

| UM1750Y-00 | SOT89-5 | 1750-00 | 1000pcs/7Inch Tape & Reel |
| UM1750Y-xx | SOT89-5 | 1750-xx | 1000pcs/7Inch Tape & Reel |

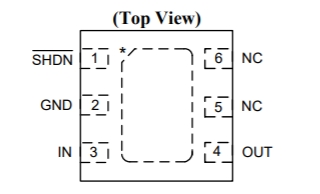

| UM1750DA-00 | DFN6 2.0×2.0 | BFJ | 3000pcs/7Inch Tape & Reel |
| UM1750DA-xx | DFN6 2.0×2.0 | BXX | 3000pcs/7Inch Tape & Reel |
