量产
Part Number
UM1530
Description
5V输入、低静态电流线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
300
Vin(Min) (V)
1.8
Vin(Max) (V)
6
Vout (Min) (V)
1.2
Vout (Max) (V)
5
Fixed output options (V)
1.2, 1.3, 1.5, 1.8, 2.5, 2.7, 2.8, 3, 3.1, 3.3, 3.5, 3.6, 3.8, 4, 4.2, 4.3, 4.5, 4.7, 4.8, 5
Iq (uA)
1
Vdropout (mV)
250
PSRR@1kHz (dB)
42
Enable Control
No
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-3, DFN4 1.0x1.0, DFN6 2.0x2.0
UM1530是采用CMOS技术实现的高输入电压、低静态电流稳压器。该器件可提供300mA输出电流，允许高达6V的输入电压，还可提供1.2V至5.0V范围内的多个固定输出电压。此外，CMOS技术可确保低压降和低静态电流。
UM1530采用SOT23-3、DFN6 2.0×2.0和DFN4 1.0×1.0封装。
- 输入电压范围：1.8V至6V
- 300mA输出电流
- 低压差：250mV（典型值，200mA时）
- 低静态电流：1µA（典型值，VIN=5V时）
- 低输出噪声：500µVRMS（10Hz至100kHz）
- 固定输出电压：1.2V至5.0V，步径0.1V
- 输出电流限制
- 扁平SOT23-3、DFN6 2.0×2.0和DFN4 1.0×1.0封装
- 通信设备
- 音频/视频设备
- 便携式游戏机
- 便携式视听设备
- 电池供电设备

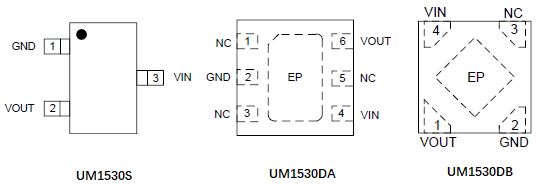

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1530S-xx | SOT23-3 | UXX | 3000pcs/7Inch Tape & Reel |
| UM1530DA-xx | DFN6 2.0×2.0 | XXX | 3000pcs/7Inch Tape & Reel |
| UM1530DB-xx | DFN4 1.0×1.0 | XX | 3000pcs/7Inch Tape & Reel |
