量产
Part Number
UM1330
Description
150mA、低噪声、低压差线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
150
Vin(Min) (V)
2.7
Vin(Max) (V)
5.5
Vout (Min) (V)
1.5
Vout (Max) (V)
3.3
Fixed output options (V)
1.5 to 3.3 with 0.1 Interval
Iq (uA)
-
Vdropout (mV)
170
PSRR@1kHz (dB)
58
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT353, SOT23-5, DFN6 2.0x2.0
UM1330系列是专为便携式应用设计的150mA低压差稳压器。输入电压范围为2.7V至5.5V，非常适合单节锂离子电池或固定的3.3V和5V系统。UM1330系列具有低输出噪声（56μVRMS）和高 PSRR（-58dB@1kHz），适用于射频等对噪声敏感的应用。快速瞬态响应和主动关断电路使其非常适合为混合信号电路供电。
该器件还具有使用低至1μF的超低ESR陶瓷电容器实现稳定性、热过载保护、输出电流限制和禁用时输出电压自动放电的其他特性。
- 输入电压范围：2.7V 至 5.5V
- 低压差电压： 150mA负载电流下为170mV
- 低静态电流：88μA
- 低噪声：56μVRMS
- 高PSRR：1kHz下可达-58dB
- 快速瞬态响应
- 主动关断
- 利用陶瓷输出电容器保持稳定
- 采用扁平SOT23-5、SOT353和DFN6 2.0×2.0封装
- 蜂窝电话
- GPS 接收机
- 无线传感器网络
- 无线局域网

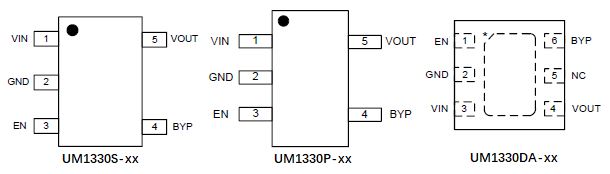

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1330S-xx | SOT23-5 | 5XX | 3000pcs/7Inch Tape & Reel |
| UM1330P-xx | SOT353 | UXX | 3000pcs/7Inch Tape & Reel |
| UM1330DA-xx | DFN6 2.0×2.0 | AXX | 3000pcs/7Inch Tape & Reel |
