UM154xx
量产
量产数据表
主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
Part Number
UM154xx
Description
具有使能功能的超低静态电流线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
200
Vin(Min) (V)
2.2
Vin(Max) (V)
5.5
Vout (Min) (V)
1.3
Vout (Max) (V)
5
Fixed output options (V)
1.3, 1.5, 1.8, 2.5, 2.7, 2.8, 3, 3.3, 3.5, 3.6, 3.8, 4, 4.2, 4.3, 4.5, 4.7, 4.8, 5
Iq (uA)
1.2
Vdropout (mV)
130
PSRR@1kHz (dB)
45
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-5, SOT89-5, DFN6L 2.0x2.0
产品简介
UM154xx系列是超低静态电流、低压差线性稳压器，其专为低功率的便携式应用而设计。输入电压范围为2.2V至5.5V，输出电压范围为1.3V至5.0V。UM154xx可以通过低电平使能来禁用整个电路。
UM154xx系列具有高输出电压精度、出色的瞬态响应、使用低至1μF的超低ESR陶瓷电容器的稳定性、过温保护和输出电流限制功能。
产品特性
- 最大输入电压：5.5V
- 电压精度：±2.0%（30mA时）
- 快速瞬态响应
- 输出电流限制
- 使用1µF输出电容，具有良好的稳定性
- 过温保护
- 扁平SOT23-5、SOT89-5或DFN6L2.0×2.0封装
应用场景
- 电池供电系统
- 基准电压源
- 便携式视听系统
- 便携式游戏机
- 蜂窝移动电话
- 公用事业电表
- 玩具

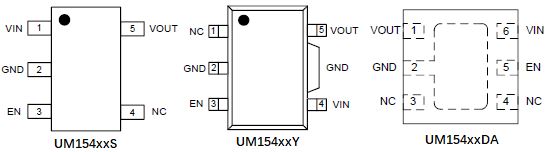

引脚配置
订购信息
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM154xxS | SOT23-5 | 5XX | 3000pcs/7Inch Tape & Reel |
| UM154xxY | SOT89-5 | UM154xx | 1000pcs/7Inch Tape & Reel |
| UM154xxDA | DFN6L 2.0×2.0 | AXX | 3000pcs/7Inch Tape & Reel |
