Part Number
UM1770
Description
500mA、微功率、超低压差（VLDO）线性稳压器
Status
量产
Output Options
Fixed / Adjustable
Iout(Max) (mA)
500
Vin(Min) (V)
2.5
Vin(Max) (V)
6
Vout (Min) (V)
1
Vout (Max) (V)
5
Fixed output options (V)
1.0 to 4.0 with 0.1 Interval
Iq (uA)
92
Vdropout (mV)
220
PSRR@1kHz (dB)
60
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
DFN6 2.0x2.0, SOT23-5, SOT89-5
UM1770系列是专为低功耗便携式应用设计的超低压差(VLDO)线性稳压器。UM1770系列典型输出噪声仅为90μVRMS（固定输出，VOUT=1.0V），且最大压差在500mA的负载电流条件下仅为320mV。内部P沟道MOSFET传输晶体管无需基极电流驱动，因此在最大负载电流为 500mA时，该器件正常工作时只消耗250μA电流。
其他特点包括高输出电压精度、卓越的瞬态响应、欠压锁定、采用超低ESR陶瓷电容（低至1μF）时的稳定性、短路和过热过载保护以及输出电流限制。
- 超低压差：500mA负载电流下最大320mV
- 最大输入电压：6.0V
- 低噪声：(10Hz至100kHz)
-- 90μVRMS (固定输出,VOUT=1.0V);
-- 60μVRMS (可调输出,VOUT=1.0V);
-- 194μVRMS (可调输出VOUT=3.3V);
-- 305μVRMS (可调输出,VOUT=5.0V)/p>
- 电压准确度：±2%（500mA时）
- 快速瞬态响应
- 欠压锁定
- UM1770Y/DA/S-xx的固定输出电压范围为1.0V至4.0V，电压步径为0.1V
- UM1770Y/DA/S-00的可调输出电压范围为1.0V至5.0V
- 输出电流限制
- 采用1µF的电容时输出保持稳定
- 过热过载保护和短路保护
- 扁平SOT89-5、DFN6 2.0×2.0和SOT23-5封装
- 蓝牙/802.11 板卡
- PDA 和笔记本电脑
- 便携式仪器和电池供电系统
- 蜂窝电话
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM1770Y-00 | SOT89-5 | 1770-00 | 1000pcs/7Inch Tape & Reel |
| UM1770Y-xx | SOT89-5 | 1770-xx | 1000pcs/7Inch Tape & Reel |
| UM1770DA-00 | DFN6 2.0×2.0 | AFJ | 3000pcs/7Inch Tape & Reel |
| UM1770DA-xx | DFN6 2.0×2.0 | AXX | 3000pcs/7Inch Tape & Reel |

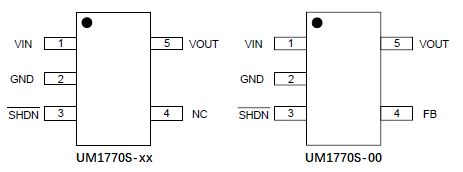

| UM1770S-00 | SOT23-5 | 5CT | 1000pcs/7Inch Tape & Reel |
| UM1770S-xx | SOT23-5 | 5XX | 1000pcs/7Inch Tape & Reel |
