Part Number
UM4750
Description
300mA、微功率、双通道线性稳压器
Status
量产
Output Options
Fixed
Iout(Max) (mA)
300
Vin(Min) (V)
2.5
Vin(Max) (V)
5.5
Vout (Min) (V)
1.2
Vout (Max) (V)
5
Fixed output options (V)
1.2, 1.3, 1.5, 1.8, 2.5, 2.7, 2.8, 3, 3.3, 3.5, 3.6, 3.8, 4, 4.2, 4.3, 4.5, 4.7, 4.8, 5
Iq (uA)
110
Vdropout (mV)
100
PSRR@1kHz (dB)
45
Enable Control
Yes
Auto-Discharge
No
Operating Temperature Range (℃)
-40 to 85
Package
DFN6 2.0x2.0, DFN8 3.0x3.0, SOT23-6
UM4750系列是双通道 VLDO（极低压差）线性稳压器，专为低功耗便携式应用而设计。输出电压范围为 1.2V 至 5.0V，输入电压范围为 2.5V 至 5.5V。典型输出噪声仅为 200μVRMS，负载电流为 100mA 时最大压降仅为 200mV。
UM4750系列具有高输出电压精度、出色的瞬态响应、使用低至1μF的超低ESR陶瓷电容器的稳定性、过温保护和输出电流限制。
- 超低压差：100mA负载电流下最大200mV
- 最大输入电压：5.5V
- 低噪声：200μVRMS（10Hz 至 100kHz）
- 快速瞬态响应
- 双通道 LDO 输出（300mA/300mA）
- 输出电流限制
- 使用 1μF 输出电容，具有良好的稳定性
- 过热保护

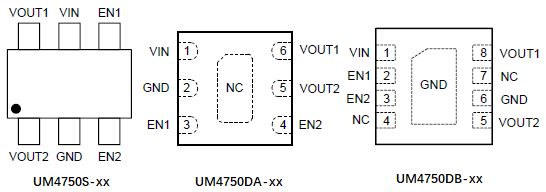

- 采用扁平 SOT23-6、6 引脚 DFN 2.0×2.0 和 8 引脚 DFN 3.0×3.0 封装
- 蓝牙/802.11 板卡
- PDA 和笔记本电脑
- 便携式仪器和电池供电系统
- 蜂窝电话
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM4750S-RN | SOT23-6 | UDS | 3000pcs/7Inch Tape & Reel |
| UM4750S-RL | SOT23-6 | UDT | 3000pcs/7Inch Tape & Reel |
| UM4750S-NR | SOT23-6 | UGS | 3000pcs/7Inch Tape & Reel |
| UM4750S-xx | SOT23-6 | 7XX | 3000pcs/7Inch Tape & Reel |
| UM4750DA-xx | DFN6 2.0×2.0 | 7XX | 3000pcs/7Inch Tape & Reel |
| UM4750DB-xx | DFN8 3.0×3.0 | 7XX | 3000pcs/7Inch Tape & Reel |
