Part Number
UM3243
Description
具有3V至5.5V电源、0.1μA自动关断电流、250kbps、3发/5收、增强ESD保护的智能型RS-232收发器
Status
量产
Drivers Per Package
3
Receivers Per Package
5
Logic Voltage(Min) (V)
3.3
Data Rate (kbps)
250
Main Supply Voltage(Nom) (V)
3.3, 5
Shutdown Control
Yes, 1 Receiver Active in Shutdown
ESD HBM (kV)
±8
ESD Contact (kV)
±8
ESD Air (kV)
-
Operating Temperature Range(℃)
-40 to 85
Package
QFN32 5.0x5.0 SOP28, SSOP28, TSSOP28
UM3243系列是电源电压为3V至5.5V，包含3个发射器和5个接收器的RS-232收发器，具有自动断电和低供电电流的特点。当接收器输入端没有检测到有效的RS-232电平信号时，电荷泵电路和驱动器将断电。断开RS-232电缆或关闭所连外围设备的发射器电源也将进入关断模式。当任何一个RS-232接收器输入端被施加有效电平时，芯片将再次开启。自动关断模式有助于在不改变现有系统的情况下节省电能。
UM3243收发器采用稳压非连续模式两倍电荷泵电源和低压差发射器，3V至5.5V电压单电源提供真正的RS-232性能，并确保数据传输速率为250kbps。
UM3243在3.3V工作电压下只需四个0.1μF电容器，并可在2.7V至5.5V输入电压范围内工作。这些器件非常适合需要标准的RS-232性能的3.3V系统、3.3V和5.0V混合系统或5.0V系统，并且在电源电压低至2.7V时，能够提供符合EIA/TIA-562标准的±3.7V电压。
UM3243包括一个始终有效的同相接收器。该接收器可在关机状态下监控外设（如调制解调器）。UM3243还包括一个始终有效的/INVALID输出，用于指示接收器输入上RS-232的有效信号电平和唤醒UART。UM3243还具有增强ESD保护功能，能够耐受±8kV 人体放电模式和±8kV IEC61000-4-2接触放电。
- 通过3.0V至5.5V电源供电，符合真正的 EIA/TIA-232-F标准
- 在电源电压低至2.7V时，提供符合EIA/TIA-562标准的±3.7V电压
- 自动关断功能，在没有检测到有效RS-232信号时禁用驱动器输出
- 250kbps最小传输速率
- 低关断电流：0.1μA（典型值）
- 在3.3V电源电压下，接受5V逻辑输入
- 闩锁性能(Latch-Up)超过200mA
- RS-232总线引脚具备增强ESD保护：
-- ±8kV，人体放电模型
-- ±8kV，IEC61000-4-2接触放电

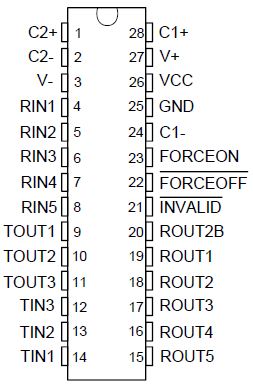

- 采用SSOP28、TSSOP28、SOP28和QFN32封装
- 工业控制器和仪器仪表
- 笔记本电脑、掌上电脑和便携式电脑
- 网络路由器和交换机
- 外设
- 打印机、PDA和POS
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3243EEAS | SSOP28 | UM3243EEAS | 48pcs/Tube |
| UM3243EEASR | SSOP28 | UM3243EEAS | 2000pcs/13Inch Tape & Reel |
| UM3243EEUS | TSSOP28 | UM3243EEUS | 3000pcs/13Inch Tape & Reel |
| UM3243EESS | SOP28 | UM3243EESS | 25pcs/Tube |
| UM3243EEQA | QFN32 5.0×5.0 | UM3243EEQA | 3000pcs/13Inch Tape & Reel |
