Part Number
UM3122
Description
具有IEC ESD保护，2发/2收、1.65V至5.5V逻辑供电、1.65V至5.5V电源RS-232收发器
Status
量产
Drivers Per Package
2
Receivers Per Package
2
Logic Voltage(Min) (V)
1.65
Data Rate (kbps)
1000
Main Supply Voltage(Nom) (V)
1.8, 2.5, 3.3, 5
Shutdown Control
Yes
ESD HBM (kV)
±8
ESD Contact (kV)
±8
ESD Air (kV)
±15
Operating Temperature Range(℃)
-40 to 105
Package

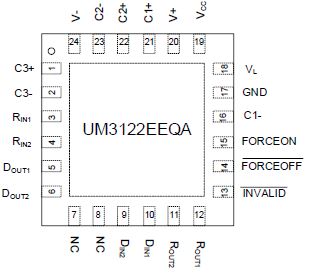

QFN24 4.0x4.0
UM3122EEQA是一款具有双驱动器、双接收器的RS-232接口器件，配有独立逻辑供电引脚以支持混合电压运行。所有RS-232输入和输出引脚能够耐受±15kV IEC61000-4-2空气间隙放电、±8kV IEC61000-4-2接触放电和±8kV人体放电模型。电荷泵需要使用5个0.1μF小电容，以便器件能够在电源电压低至1.8V时运行。UM3122EEQA能够以高达1000kbps的数据速率运行，同时保持与RS-232相兼容的输出水平。
UM3122EEQA具有一个独特的VL引脚，可实现在混合逻辑电压系统内运行。可通过VL引脚设定驱动器输入(DIN)和接收器输出(ROUT)逻辑电平。当连接低电压微控制器或通用异步收发器(UART)时，不再需要使用附加电压电平转换器。该器件具备“自动省电增强”(Auto Powerdown Plus)功能，如果连续30秒未收发任何数据，则自动进入低功耗模式。该功能使得该器件备受电池供电类应用或其他功率敏感型应用的青睐。
- 扩展 VCC工作节点：1.8V、3.3V 或 5.0V
-- 独特的三倍频器电荷泵架构，支持1.8V低压供电，同时兼容3.3V和5V供电
- 集成电平转换功能，连接低电压 MCU 时无需使用外部电源或附加电平转换器
- RIN输入和DOUT输出端的增强型ESD保护
-- ±15kV IEC 61000-4-2 空气间隙放电
-- ±8kV IEC 61000-4-2 接触放电
-- ±8kV，人体放电模型
- 数据速率指定为 1000Kbps
- 自动断电增强特性
- 关断电源电流低至0.5μA
- 满足甚至超过 RS-232 接口的兼容性要求
- 远程射频单元 (RRU)
- 基带装置 (BBU)
- POS机
- 诊断和数据传输
- 电池供电类设备
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3122EEQA | QFN24 4.0×4.0 | 3122E | 3000pcs/13Inch Tape & Reel |
