Part Number
UM9711
Description
带标志信号的90mΩ, 1.5A 高侧功率开关
Status
量产
Channels
1
Vin(Min) (V)
2
Vin(Max) (V)
5.5
Typical Ron (mΩ)
90
Current Limit (A)
2.5
Quiescent Current (uA)
40
Shutdown Current (uA)
0.1
Soft-Start
Yes
Fault Flag
Yes
Features
Under-Voltage Lockout, Current Limiting Protection, Reverse Current Flow Blocking
Operating Temperature Range (℃)
-40 to 85
Package
SOP8, SOT23-5
UM9711/UM9711A 是一款低电压、单N沟道MOSFET的高侧电源开关，专为自供电 (self-powered) 和总线供电 (bus- powered) 的通用串行总线 (USB) 应用优化。
UM9711/UM9711A 内含一个电荷泵电路来驱动内部 MOSFET 开关，开关的90mΩ低导通电阻(RDS(ON))符合USB的压降要求。UM9711 具有一个/FLG标志位，该引脚为N沟道开漏MOSFET输出，该标志输出用于向本地USB控制器指示故障情况，需要说明的是，UM9711A不具备这种功能。
其他功能还包括用于限制插入时浪涌电流的软启动功能、用来防止高电流负载造成严重失效的热关断功能、确保设备在没有有效输入电压时保持关闭状态的欠压锁定 (UVLO) 功能。最大电流在双端口模式下通常限制为2.5A，符合USB电源要求；静态电流低至40μA，使该器件成为便携式电池供电设备的理想选择。UM9711采用SOT23-5和SOP8封装，占用最小电路板空间并使用最小尺寸组件，而UM9711A仅采用SOP8封装。
- 符合USB规范
- 内置 N-MOSFET，典型RDS(ON): 90mΩ
- 输出可以被强制高于输入 (关断状态)
- 低输入电流：
-- 开关开启状态，典型值：40µA
-- 开关关闭状态，典型值：0.1µA
- 保证1.5A连续负载电流
- 宽输入电压范围：2.5V至5.5V
- 开路漏极故障标志输出(UM9711S, UM9711S8)
- 热插拔应用 (软启动)
- 欠压锁定 (UVLO) 典型值1.7V
- 限流保护
- 热关断
- 反向电流阻断 (无体二极管)
- USB总线/自供电集线器
- USB外设
- ACPI电源分配
- PC卡热插拔
- 笔记本电脑、主板、桌面计算机
- 电池供电装置
- 热插拔电源
- 电池充电器电路

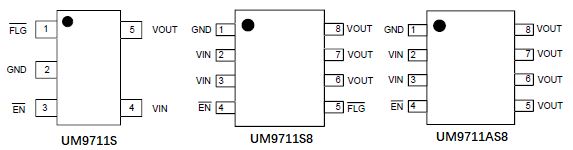

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM9711S | SOT23-5 | 5D2 | 3000pcs/7Inch Tape & Reel |
| UM9711S8 | SOP8 | UM9711S8 | 2500pcs/13Inch Tape & Reel |
| UM9711AS8 | SOP8 | UM9711AS8 | 2500pcs/13Inch Tape & Reel |
