量产
Part Number
UMCAN1051V
Description
具有±70V 总线故障保护、灵活IO供电和静默模式的高速 CAN 收发器
Status
量产
Mode
Normal, Silent
Protocols
CAN, CAN FD
Bus fault voltage(V)
-70 to +70
Supply Voltage Range (V)
4.5 to 5.5
Logic Supply Voltage Range (V)
2.9 to 5.5
Max Data Rate(Mbps)
5
Operating Temperature Range(℃)
-40 to 125
Package
DFN8 3.0x3.0, SOP8
UMCAN1051V是高速CAN收发器，可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用，可以为微控制器中的CAN协议控制器提供发送和接收差分信号的功能。UMCAN1051V具备出色的电磁兼容性 (EMC) 和静电防护(ESD)性能。此外，UMCAN1051V还具有以下特点：
• 电源关闭时，CAN总线具有良好的无源性能
• UMCAN1051V可直接连接电源电压为3.3V和5V的微控制器
UMCAN1051V实现了ISO 11898-2:2024和SAE J2284-1至SAE J2284-5中定义CAN物理层。可在CAN FD快速相位下，以高达5 Mbit/s的数据传输速率进行可靠通信。这些特性使UMCAN1051V成为各类高速CAN网络的理想选择，特别是不需要通过总线实现唤醒功能的待机模式的节点。
- 完全符合ISO 11898-2:2024、SAE J2284-1至 SAE J2284-5标准
- 在CAN FD快速相位中，时序保证数据速率高达5Mbit/s
- 适用于12V和24V系统
- UMCAN1051VS8 和 UMCAN1051VDA 上的VIO输入允许直接连接至3.3V或5V微控制器
- 收发器会在断电（零负载）时脱离总线
- CAN总线引脚具有高静电放电（ESD）耐受能力
- TXD具有显性超时功能
- VCC和VIO管脚欠压检测
- 过温保护
- 汽车行业
- 工业控制
- 无线基础设施

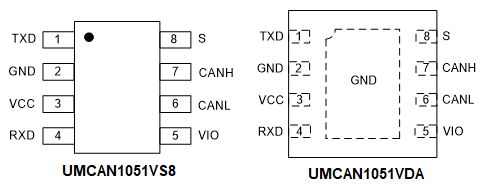

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UMCAN1051VS8 | SOP8 | 1051VS8 | 3000pcs/13Inch Tape & Reel |
| UMCAN1051VDA | DFN8 3.0×3.0 | 1051V | 3000pcs/13Inch Tape & Reel |
