量产
Part Number
UMCAN1462V
Description
具有灵活IO供电、待机模式和信号改善功能(SIC)的高速 CAN 收发器
Status
量产
Mode
Normal, Standby
Protocols
CAN, CAN FD, CAN SIC
Bus fault voltage(V)
-40 to +40
Supply Voltage Range (V)
4.5 to 5.5
Logic Supply Voltage Range (V)
2.9 to 5.5
Max Data Rate(Mbps)
8
Operating Temperature Range(℃)
-40 to 125
Package
DFN8 3.0x3.0, SOP8
UMCAN1462V是高速CAN收发器，可在控制器局域网（CAN）协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用，可以为（微控制器中的）CAN协议控制器提供发送和接收差分信号的功能。
UMCAN1462V具备针对12V汽车应用优化的功能特性和出色的电磁兼容性 (EMC) 性能。此外，UMCAN1462V还具有以下特点：
• 电源关闭时，CAN总线具有良好的无源性能
• 具有总线唤醒功能的超低电流待机模式
• 即使不使用共模扼流圈，也具有出色的电磁兼容（EMC）性能
• VIO 管脚可直接连接电源电压为3.3V和5V的微控制器
UMCAN1462V实现了ISO 11898-2:2024和SAE J2284-1至SAE J2284-5中定义CAN物理层，并与高速经典CAN和CAN FD收发器完全兼容。UMCAN1462V具备符合 ISO 11898-2:2024 参数集C的定义的信号改善功能(SIC)。CAN信号改善功能可显著减少网络中的信号振铃现象，从而使CAN FD通信能够在更大规模的拓扑结构中可靠运行。此外，UMCAN1462V还具备更严格的位时序对称性性能，可支持最高 8 Mbit/s 的 CAN FD 通信。这些特性使UMCAN1462V成为所有类型HS-CAN网络的理想选择，特别适用于需要通过总线实现唤醒功能的待机模式节点。
- 完全符合ISO 11898-2:2024、SAE J2284-1至 SAE J2284-5和SAE J1939-14标准
- 电源电压范围：4.5V至5.5V
- VIO电压范围：2.9V至5.5V
- 具备信号改善功能 (SIC)
- 超低电流待机模式，具有本地和总线唤醒功能
- 针对 12 V 汽车系统的应用进行了优化
- 低电磁辐射(EME)和高电磁抗扰度(EMI)，符合拟议的EMC标准IEC 62228-3和SAE J2962-2标准
- 数据传输速率高达8 Mbps
- 汽车工业中的高速CAN应用
- 基础设施和农业设备
- 电梯
- 联网的传感器/执行器

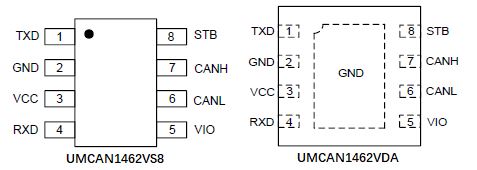

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UMCAN1462VS8 | SOP8 | 1462VS8 | 3000pcs/13Inch Tape & Reel |
| UMCAN1462VDA | DFN8 3.0×3.0 | 1462V | 3000pcs/13Inch Tape & Reel |
