UMCAN1057V
量产

主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
  • Part Number

    UMCAN1057V

  • Description

    具有灵活IO供电和静默模式的高速 CAN 收发器

  • Status

    量产

  • Mode

    Normal, Silent

  • Protocols

    CAN, CAN FD

  • Bus fault voltage(V)

    -40 to +40

  • Supply Voltage Range (V)

    4.5 to 5.5

  • Logic Supply Voltage Range (V)

    2.9 to 5.5

  • Max Data Rate(Mbps)

    5

  • Operating Temperature Range(℃)

    -40 to 125

  • Package

    DFN8 3.0x3.0,SOP8

  • 产品简介

    UMCAN1057V是高速CAN收发器,可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。该收发器专用于汽车业的高速CAN应用,可以为(微控制器中的)CAN协议控制器提供发送和接收差分信号的功能。UMCAN1057V的电磁兼容性(EMC)和静电放电(ESD)性能均有所提高,并且还具有以下特点:

    • 电源关闭时,CAN总线具有良好的无源性能

    • UMCAN1057V可直接连接电源电压为3.3V和5V的微控制器

    UMCAN1057V实现了ISO 11898-2:2024和SAE J2284-1至SAE J2284-5中定义CAN物理层。可在CAN FD快速相位下,以高达5 Mbit/s的数据传输速率进行可靠通信。这些特性使UMCAN1057V成为各类高速CAN网络的理想选择,特别是无需总线唤醒功能的待机模式的节点。

    产品特性

    - 符合ISO 11898-2:2024、SAE J2284-1至 SAE J2284-5和SAE J1939-14标准

    - 在CAN FD快速相位下,数据速率高达5 Mbit/s时仍能保证时序精度

    - 适用于12V系统

    - UMCAN1057VS8 和 UMCAN1057VDA 上的VIO输入允许直接连接至3.3V或5V微控制器

    - 收发器在未上电时脱离总线(零负载状态)

    - 总线引脚具备高静电放电(ESD)防护能力

    - TXD引脚具有显性超时功能

    - VCC管脚具有欠压检测

    - 热保护

    应用场景

    - 汽车行业

    - 工业控制

    - 无线基础设施

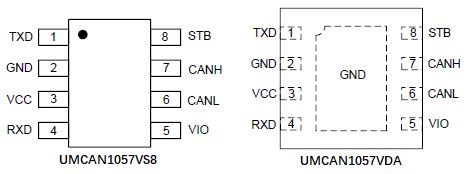

    引脚配置

    订购信息
    器件型号封装类型丝印编码发货数量
    UMCAN1057VS8SOP81057VS83000pcs/13Inch Tape & Reel
    UMCAN1057VDADFN8 3.0×3.01057V3000pcs/13Inch Tape & Reel
