量产
Part Number
UM3501
Description
600mA、1.2MHz、同步降压型 DC-DC 转换器
Status
量产
Topology
Sync Buck
Iout(Max) (A)
0.6
Vin(Min) (V)
2.5
Vin(Max) (V)
5.5
Vout (Min) (V)
0.6
Vout (Max) (V)
5.5
Control mode
PWM / PSM
Switching Frequency (MHz)
1.2
Max Efficiency(%)
90
Features
Low Quiescent Current, Thermal Fault Protection
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-5, DFN6L 2.0x2.0
UM3501 是一款高效率脉宽调制 (PWM) 降压型 DC-DC 转换器，能够在 2.5V 至 5.5V 宽输入电压范围内提供 600mA 输出电流。UM3501 的目标应用是使用单节锂离子电池或其他类似电源的便携式电子设备，如手机、PDA 和便携式终端。内部集成的同步整流器具有较低的 RDS(ON)，可显著降低 PWM 模式下的导通损耗，使用中无需外接肖特基二极管。当电感电流较低时，UM3501 会自动关闭同步整流器，进入非连续 PWM 模式，提高了轻载条件下的效率。
UM3501在EN引脚拉低时进入关断模式，工作电流低于0.1μA。UM3501的工作频率为 1.2MHz，采用小型 SOT23-5 封装和 DFN6L 2.0×2.0 封装，适用于 PCB 尺寸较小的应用。它还具有精度为 2% 的低内部基准电压、过温保护和过流保护等功能特性。
- 效率高达90%
- 1.2MHz 恒定开关频率
- 600mA 输出电流
- 内置主开关和同步整流器。无需外接肖特基二极管
- 输入电压范围：2.5V至5.5V
- 低静态电流：50µA
- 过温保护
- 关断电流 <1µA
- 无铅 SOT23-5 封装和 DFN6L 2.0×2.0 封装
- 蜂窝电话和智能手机
- 微处理器和DSP核心电源
- 无线和DSL调制解调器
- PDA、GPS
- MP3 播放器
- 便携式仪器

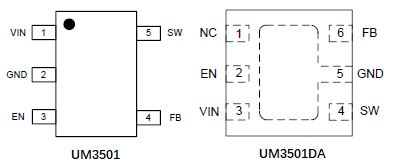

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3501 | SOT23-5 | 5CA | 3000pcs/7Inch Tape & Reel |
| UM3501DA | DFN6L 2.0×2.0 | AAE | 3000pcs/7Inch Tape & Reel |
