量产
Part Number
UM3430
Description
1A、1MHz、同步升压型 DC-DC 转换器
Status
量产
Topology
Sync Boost
Iout(Max) (A)
1
Vin(Min) (V)
2.3
Vin(Max) (V)
5
Vout (Min) (V)
2.5
Vout (Max) (V)
5
Control mode
PWM / PSM
Switching Frequency (MHz)
0.5
Max Efficiency(%)
94
Features
Enable, Pulse Skipping Mode, Anti-Ringing Control
Operating Temperature Range (℃)
-40 to 85
Package
SOT23-6, DFN6 2.0x2.0
UM3430A 是一款高效率、同步整流、固定频率的升压型 DC/DC 转换器，采用SOT23-6和DFN6 2.0×2.0扁平封装，并具有真正的输出负载断接和可调输出功能，电流限制为1A。凭借内部NMOS开关、PMOS同步整流器和1MHz的高开关频率，在仅使用扁平电感器和陶瓷电容器的条件下，UM3430A可由单节锂离子电池生成5.0V输出（500mA电流）或由两节AA电池生成5.0V输出（300mA电流）。电流模式PWM控制搭配内部补偿电路，结合同步整流器和1MHz高频开关技术，使外部元件数量降至最低，从而节省物料清单成本和PCB面积。在轻载时，UM3430A 会自动进入跳脉冲模式，以保持高效率。当开关空闲时，内部放电电路将连接至VIN，从而消除开关振铃并减少电磁干扰。启动后的VIN最低运行电压仅受电池在进入深度放电状态时放电能力的限制。
该器件还具有低于1μA关断电流。启动时，其将电感电流限制在500mA以下，从而最大限度降低了输入电源所承受的浪涌电流。
- 由单节锂离子电池可提供500mA输出电流和5V输出电压
- 效率高达94%
- 输出负载断接
- 内部同步整流器
- 输入电流限制1A
- 跳脉冲模式运行，典型IQ为48μA
- 关断电流低于1µA
- 适用于扁贴片电感/电容的开关频率：1MHz
- 最低启动电压：2.3V
- 输出电压：2.5V至5.0V
- 抗振铃控制以减少电磁干扰（EMI）
- 5V USB OTG VBUS 电源的紧凑型解决方案
- 数码相机
- 手持式仪表
- 无线手机
- GPS接收机
- 医疗设备

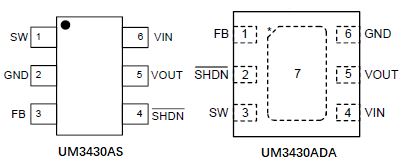

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3430AS | SOT23-6 | UCT | 3000pcs/7Inch Tape & Reel |
| UM3430ADA | DFN6 2.0×2.0 | AMA | 3000pcs/7Inch Tape & Reel |
