Part Number
UM7227
Description
高速、UART、 USB2.0（480 Mbps）、双刀双掷（DPDT）开关
Status
量产
Channels
2
Architecture
DPDT
Signal Type
Differential
VCC(Min)(V)
2.7
VCC(Max)(V)
5.5
Bandwidth@-3dB (MHz)
750
RON(typ) (Ω)
9.8
CON(typ) (pF)
7
Typical Application
USB2.0
Operating Temperature Range(℃)
-40 to 85
Package
MSOP10, QFN10 1.8x1.4
UM7227QA/UM7227MA是一款双通道、高速、低功耗数据开关，针对 USB2.0信号切换进行了优化。UM7227QA/UM7227MA 开关配置为双刀双掷（DPDT）。它可处理双向信号流，其-3dB 带宽为750 MHz，在传输250MHz信号时端口间串扰和隔离度为-42dB。
UM7227QA/UM7227MA 采用 +2.7V 至 +5.5V 单电源供电，电流消耗小于 1µA。
UM7227QA/UM7227MA 具有宽带宽和低位到位偏移的特点，因此能够以良好的信号完整性传递高速差分信号，输出端的高速信号衰减很小或没有衰减。其抑制通道间串扰能力强，可将接口噪声降至最低。其带宽足以通过高速 USB2.0 差分信号（480Mbps）。该器件保证控制逻辑阈值与 1.8V 逻辑兼容。
UM7227QA 采用无铅 QFN10 封装（1.4mm×1.8mm×0.55mm），UM7227MA 采用无铅 MSOP10 封装。它们是便携式高速混合信号开关应用的理想之选。
- VCC=3.6V 时典型导通电阻为9.9Ω
- D+和D-耐压高达5.5V
- 断电保护：当VCC=0V时，D+和D-可承受高达5.5V的电压
- 低串扰: -42dB (250MHz)
- 低电流消耗：<1µA
- 接近零传播延迟：250ps
- 通道导通电容：6.5pF(典型值)
- VCC工作电压范围：+2.7V至+5.5V
- 带宽（或数据频率）：550MHz
- 无铅MSOP10和QFN10封装
- ESD 等级：±5kV（I/O至GND）
- 差分信号数据路由
- USB2.0信号路由
- 手机、个人数字助理（PDA）、数码相机和笔记本电脑
- LCD显示器、电视和机顶盒
- MIPI信号路由

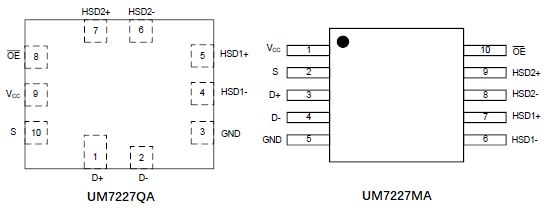

| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM7227QA | QFN10 1.8×1.4 | C7 | 3000pcs/7Inch Tape & Reel |
| UM7227MA | MSOP10 | UM7227MA | 3000pcs/13Inch Tape & Reel |
