Part Number
UM7222
Description
高速USB2.0(480 Mbps)、双刀双掷(DPDT)开关
Status
量产
Channels
2
Architecture
DPDT
Signal Type
Differential
VCC(Min)(V)
2.7
VCC(Max)(V)
5.5
Bandwidth@-3dB (MHz)
550
RON(typ) (Ω)
9
CON(typ) (pF)
7
Typical Application
USB2.0
Operating Temperature Range(℃)
-40 to 85
Package
MSOP10, QFN10 1.8x1.4
UM7222MA/UM7222是一款低功耗双端口高速数据开关,针对USB2.0信号交换进行了优化。UM7222MA/UM7222开关采用双刀双掷(DPDT)配置,可处理双向信号流,实现带宽(-3dB)550MHz,在250MHz时端口间串扰和隔离度为-50dB。
UM7222MA/UM7222采用+2.7V至+5.5V单电源供电,电流消耗小于1uA。
UM7222MA/UM7222具有宽带宽和位到位低偏移的特点,因此能够以良好的信号完整性传递高速差分信号,在输出端几乎不衰减高速信号。其通道间串扰抑制能力强,可将接口噪声降至最低。其带宽足以通过高速USB2.0差分信号(480Mbps),并控制逻辑阈值确保与1.8V逻辑兼容。

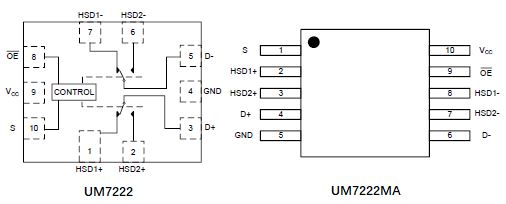

UM7222MA采用无铅MSOP10封装,而UM7222则采用无铅QFN10封装(1.4mm×1.8mm×0.55mm)。它们是便携式高速混合信号开关应用的理想之选。
- 在VCC=3.0V时,Ron通常为6.5Ω(典型值)
- 低位间时序偏差:通常为50ps
- D+和D-上的过压容限(OVT)高达5.5V
- 断电保护:当VCC=0V时,D+和D-可承受高达5.5V的电压
- 低串扰:-50dB(250MHz)
- 低电流消耗:1µA
- 接近0传播延迟:250ps
- 通道导通电容:6.5pF(典型值)
- VCC工作范围:+2.7V至+5.5V
- 带宽(或数据频率):550MHz
- 无铅MSOP10和QFN10封装
- 静电放电(ESD)额定值:±4kV(I/O至GND)
- 差分信号数据路由
- USB2.0信号路由
- 手机、个人数字助理(PDA)、数码相机和笔记本电脑
- LCD显示器、电视和机顶盒
器件型号 | 封装类型 | 丝印编码 | 发货数量 |
---|---|---|---|
UM7222 | QFN10 1.8×1.4 | AC | 3000pcs/7Inch Tape & Reel |
UM7222MA | MSOP10 | UM7222MA | 4000pcs/13Inch Tape & Reel |
