UM3670
量产
量产数据表
主要参数
产品简介
产品特性
应用场景
引脚配置
订购信息
主要参数
Part Number
UM3670
Description
高速，低压，双路双刀双掷（DPDT）模拟开关
Status
量产
Channels
2
Architecture
SPDT
Signal Type
Single
VCC(Min)(V)
1.8
VCC(Max)(V)
5.5
Bandwidth@-3dB (MHz)
300
RON(typ) (Ω)
5
CON(typ) (pF)
18
Typical Application
GPIO
Operating Temperature Range(℃)
-40 to 85
Package
QFN16 2.6x1.8, QFN16 3.0x3.0
产品简介
UM3670/3670A是一款高速、双通道双刀双掷（DPDT）模拟开关，采用+1.8V至+5.5V单电源供电。该器件具有带宽高（300MHz）、导通电阻低（5Ω典型值）、串扰低的特点，为视频源之间的切换提供了高性能、低成本的解决方案，采用无铅QFN16封装。
产品特性
- 高带宽：300MHz
- 低导通电阻：5Ω (典型值)
- 单电源供电：1.8V至5.5V
- 断电保护：当VCC=0时，输入信号可承受高达5V电压
- 快速开关时间
- 支持轨到轨操作
- 功耗：0.5μW (典型值)
- 兼容TTL/CMOS电平
- 低串扰：-60dB (输入信号频率为10MHz)
- 小型封装：
-- UM3670：QFN16 3.0×3.0
-- UM3670A：QFN16 2.6×1.8
应用场景
- 通信系统
- 手机
- 便携式仪表
- 音频信号路由
- 音频和视频切换
- PCMCIA卡
- 电脑外设
- 调制解调器
- 掌上电脑

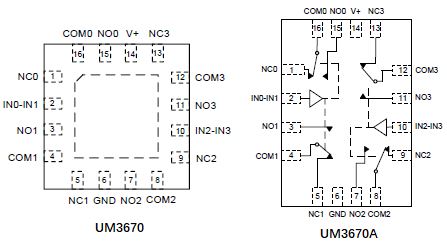

引脚配置
订购信息
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM3670 | QFN16 3.0×3.0 | UM3670 | 3000pcs/13Inch Tape & Reel |
| UM3670A | QFN16 2.6×1.8 | 3670 | 3000pcs/7Inch Tape & Reel |
