Part Number
UM4717
Description
4.5Ω、300MHz带宽、双路单刀双掷（SPDT）模拟开关
Status
量产
Channels
2
Architecture
SPDT
Signal Type
Single
VCC(Min)(V)
1.8
VCC(Max)(V)
5.5
Bandwidth@-3dB (MHz)
300
RON(typ) (Ω)
6
CON(typ) (pF)
15
Typical Application
GPIO
Operating Temperature Range(℃)
-40 to 85
Package
CSP10 1.9x1.4, QFN10 1.8x1.4
UM4717/UM4717Q是一款低电压、低导通电阻、双通道单刀双掷（SPDT）模拟开关，采用 +1.8V 至 +5.5V 单电源供电。该器件专为USB 1.1/2.0接口和音频开关应用而设计。
UM4717 具有2路最大导通电阻为4.5Ω的单刀双掷（SPDT）开关，通道间平坦度为1.2Ω，匹配度为0.3Ω；UM4717Q 具有2路最大导通电阻为6Ω的单刀双掷（SPDT）开关，通道间平坦度为1.8Ω，匹配度为0.6Ω。这些器件在+2.7V电压下为先断后连开关（1ns），其tON＜80ns，tOFF＜40ns。逻辑输入与 +1.8V逻辑兼容，兼容 +2.7V 至 +3.6V 电源。

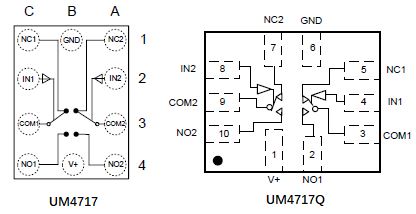

UM4717采用CSP封装，尺寸仅为1.90mm×1.40mm，具有4×3球形阵列，球形间距为0.50mm。UM4717Q采用 1.80mm×1.40mm QFN10封装，大大减少了所需的PCB面积。
- 2ns(最大) 差分偏移
- -3dB 带宽：300MHz
- 低至15pF 的通道电容
- +1.8V 至 +5.5V 单电源运行
- +3V 电源时典型RON(最大值)：4.5Ω (UM4717)，6Ω (UM4717Q)
- 轨对轨信号处理
- 高隔离度：-50dB (10MHz)
- 低串扰：-70dB (10MHz)
- 低失真：0.03%
- 兼容+1.8V CMOS 逻辑
- +25°C 时的漏电流< 0.5nA
- USB 1.1/2.0 信号切换电路
- 电池供电设备
- 音频/视频信号路由
- 耳机切换
- 低压数据采集系统
- 采样和保持电路
- 手机
- 掌上电脑
| 器件型号 | 封装类型 | 丝印编码 | 发货数量 |
|---|---|---|---|
| UM4717 | CSP10 1.9×1.4 | ABH | 3000pcs/7Inch Tape & Reel |
| UM4717Q | QFN10 1.8×1.4 | AG | 3000pcs/7Inch Tape & Reel |
